지리산바우의 구들 연대기(09) ☞ 저온연도

★ 굴뚝집
: 주요 포인트
=> 단열, 역할, 구조

굴뚝의 역할은 원활한 연기배출입니다.

1. 역할
   : 구들내 열손실방지하여 온기 오래가도록하고
     찬공기의 유입을 막는 역할을 합니다.
     또 필요시 강제로 구들내의 연기를 배출시키는
     역할을 합니다.

2. 단열
   : 연기는 차가운 것을 싫어합니다.
     연기가 잘 빠지려면 굴뚝단열은 필수입니다.
     ALC블록과 스티로폼을 이용하여 단열을 했습니다.

3. 열손실방지 및 찬공기 유입방지
   : 땔감이 타고 난 후 구들과 축열재에 저장된
     온기가 오래머물러 있어야
     방이 오래 따숩습니다.
     그러나 추운겨울날 유심히 관찰해 보면
     굴뚝으로 배출되는 열기가 보입니다.
     그래서 방이 빨리 식는 것입니다.
     굴뚝뎀퍼가 있는 것과 없는 것의 차이는
     무척큽니다. 에너지 효율을 생각하신다면
     꼭 설치하시길 권합니다.

     댈감이 타서 연기가 다 나간 후
     댐퍼를 닫으면 됩니다.

4. 구조
   : 굴뚝집의 구조는
     연도, 굴뚝댐퍼, 강제배출구로
     나눌수 있습니다.

     연도는 아궁이 크기로 정도로 만들면 되고
     굴뚝쪽으로 갈수록 낮아지는 구조입니다.
     즉 구들쪽보다 굴뚝쪽으로 갈수록 낮아지는
     것이 열기의 보존을 위해 필요합니다.

     굴뚝덤퍼는 바깥의 찬공기와 구들내의
     따수운 공기의 흐름을 막아 온기가
     오래가도록 합니다.
     댐퍼는 반드시 스텐레스 재질로 만들어야
     녹이 나지 않아 오래갑니다.

     강제배출구는 필요시 강제적으로
     연기를 빼내기 위해 부착했습니다.
     굴뚝쪽과 다른 방향으로 연도를 만들어서
     강제배출기를 부착한구조입니다.
     그런데 제가 만든 구들에는
     불이 잘 들기 때문에 거의 쓸일이 없습니다.


#구들 #굴뚝 #구들방 #바우누리 #황토방 #역풍방지 #굴뚝단열 #굴뚝크기 #지리산 #굴뚝뎀퍼 #뎀퍼 #굴뚝높이

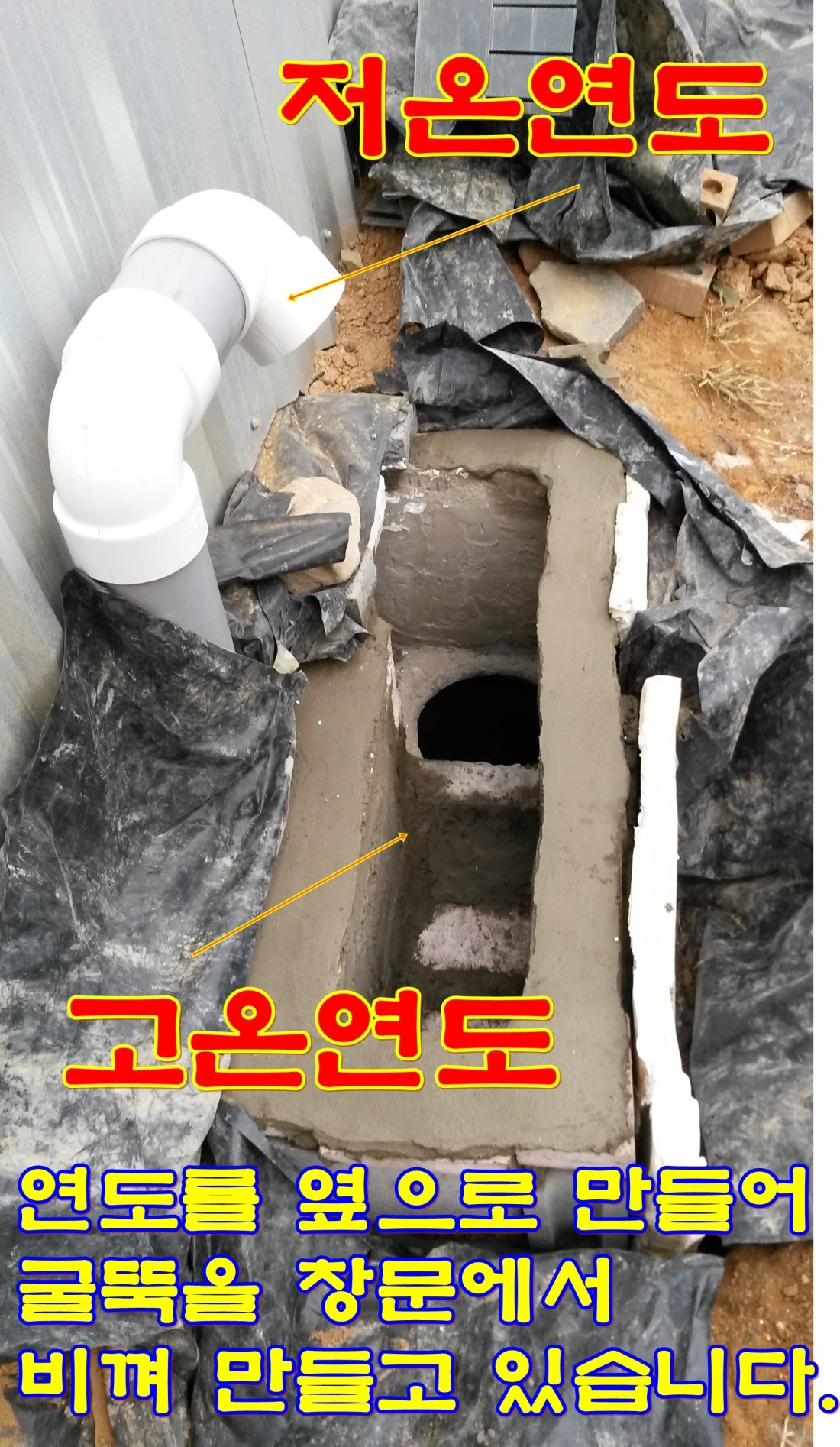

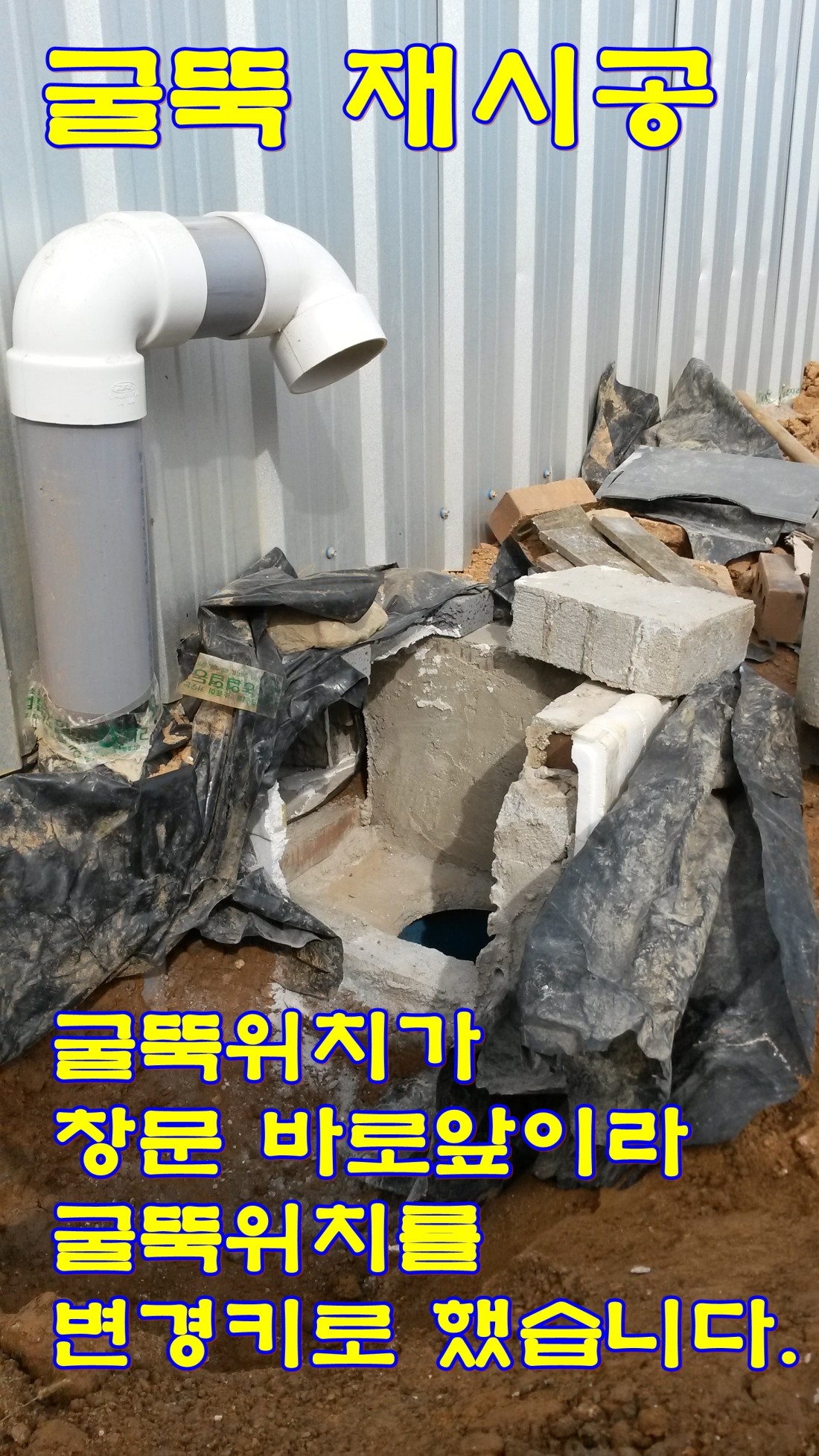

저는 굴뚝위치와 창문위치가 곂쳐서(아차차~)
연도를 만들어 굴뚝위치를  변경했습니다.
